اهمیت و کاربرد نقشههای کارگاهی
نقشههای کارگاهی (شاپ دراوینگها) بهعنوان اسناد فنی کلیدی، جزئیات دقیقی از نحوه ساخت و نصب اجزای مختلف یک پروژه را ارائه میدهند. این نقشهها شامل ابعاد، نوع مصالح، روشهای اتصال و جزئیات اجرایی هستند و بهعنوان مرجع اصلی برای تیمهای تولید و نصب عمل میکنند. دقت در تهیه این نقشهها بهطور مستقیم بر کیفیت و موفقیت پروژه تأثیر میگذارد.
مراحل تهیه نقشههای کارگاهی
فرآیند تهیه نقشههای کارگاهی معمولاً شامل مراحل زیر است:
- تحلیل طراحی اولیه:
تیم مهندسی ابتدا به بررسی طراحیهای مفهومی میپردازد تا نیازهای اجرایی پروژه را شناسایی کند و جزئیات لازم برای شاپ دراوینگها را تعیین نماید. - مدلسازی سهبعدی:

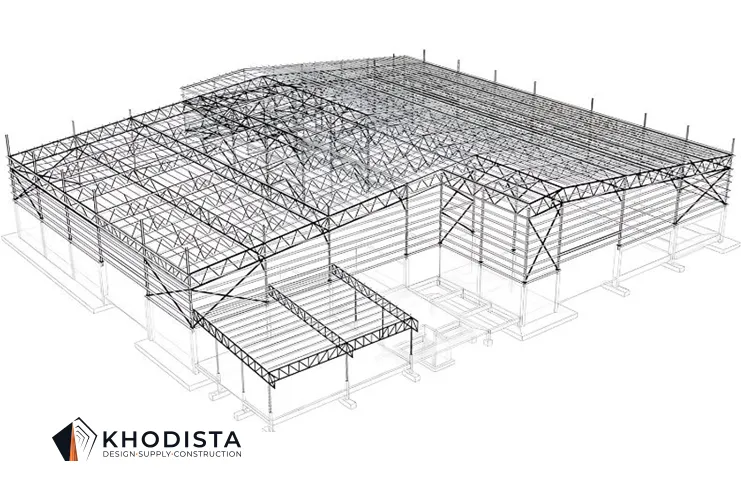

با استفاده از نرمافزارهای تخصصی نظیر AutoCAD، Revit و Tekla Structures، مدلهای سهبعدی دقیقی از سازهها و اجزا ایجاد میشود. این مدلها ابعاد و تناسبات را به دقت نمایش میدهند و امکان بررسی نقاط اتصال و تعامل اجزا را فراهم میکنند. - ایجاد جزئیات اجرایی:
جزئیات اجرایی مورد نیاز برای هر قطعه شامل ابعاد دقیق، نوع مصالح، الزامات جوشکاری و اتصالات در نقشهها درج میشود. این اطلاعات به گونهای طراحی میشوند که بتوانند در فرآیند تولید و نصب بهراحتی مورد استفاده قرار گیرند. - بازنگری و تأیید:
پیشنویس نقشههای کارگاهی پس از تهیه، بهطور کامل توسط تیم کنترل کیفیت بررسی میشود. این بررسی شامل ارزیابی دقت و تطابق با طراحیهای اصلی است تا از بینقص بودن نقشهها اطمینان حاصل گردد.
تأثیر بر کیفیت پروژه
نقشههای کارگاهی بهعنوان راهنماهای اجرایی، تأثیر مستقیم بر کیفیت ساخت دارند. این نقشهها، نهتنها از بروز خطاهای احتمالی جلوگیری میکنند، بلکه به تیمها کمک میکنند تا با تسلط بیشتری به مراحل نصب بپردازند و از هدررفت زمان و هزینه جلوگیری شود.
فناوریهای بهکاررفته در تهیه نقشهها
استفاده از نرمافزارهای پیشرفته در فرآیند تهیه نقشههای کارگاهی، دقت و سرعت کار را به شکل قابلتوجهی افزایش میدهد. نرمافزارهایی مانند Tekla Structures و Advance Steel، به مهندسان این امکان را میدهند که جزئیات دقیقتری را در مدلها ایجاد کنند و از آنها بهعنوان مبنای تولید نقشههای کارگاهی استفاده کنند.
ارتباط مؤثر بین تیمها
تهیه نقشههای کارگاهی نیازمند ارتباط نزدیک بین تیمهای طراحی، مهندسی و نصب است. در شرکت خودایستا، این ارتباط بهگونهای است که نظرات و نیازهای هر بخش بهدقت مدنظر قرار میگیرد. این فرآیند تعاملی، یکپارچگی اطلاعات و تطابق میان طراحی و اجرا را تضمین میکند.
نقش تجربه انسانی در کنار ابزار دیجیتال
تجربه تیم طراحی در خودایستا نقش کلیدی در تفسیر صحیح نتایج و پیشبینی مشکلات اجرایی دارد. مهندسان ما با استفاده از دانش و تجربه عملی خود، نقشههای کارگاهی را طراحی میکنند که در محیط کارگاهی قابل اجرا، کمخطا و دقیق باشند.
جمعبندی
تهیه نقشههای کارگاهی (شاپ دراوینگها) مرحلهای کلیدی در موفقیت هر پروژه ساختمانی و صنعتی است. در شرکت خودایستا، ما با استفاده از فناوریهای روز و تیمهای تخصصی، این نقشهها را با دقت و کیفیت بالا تهیه میکنیم. ما معتقدیم که کیفیت نهایی هر پروژه، به دقت و مهارت در مراحل طراحی و تهیه نقشهها بستگی دارد و هدف ما تحقق این کیفیت در تمامی پروژههاست.
